連続鋳造用パウダー自動供給システム
Automatic Mold Powder Feeding System for Continuous Casting

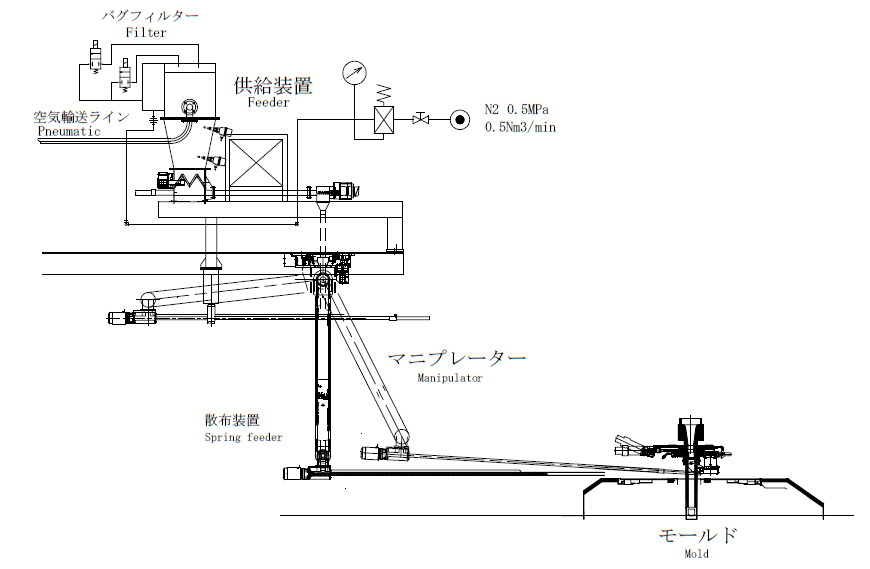

このシステムは定量供給装置から切り出されたパウダーをマニプレーター内を通し、散布フィーダーからモールド全面に設定されたパターン
で均一に散布する装置です。

スラブ、ブルーム、ビレット等すべてのキャスティングに対応でき、モールド全域へのパウダー散布を均一に、しかも品質欠陥を生じさせない安定した散布を可能にしました。

そして散布軌跡上のポイントも1000までの多ポイント設定を可能にし、さまざまの散布軌跡を実現したことによりあらゆるキャスティングに対応します。
吊り下げアーム型となっているマニプレーターは三軸制御されており、モールド全域への高精度直線運動を実現しました。

In this system, the powder discharged from the volumetric feeder is conveyed through the manipulator and then is uniformly sprayed onto the entire mold from the spring feeder.
The system supports all casting types including slab casting, bloom casting and billet casting, thus ensuring uniform and stable spraying and preventing quality defect.Up to 1000 spray trajectory points can be set.
The pendant arm-type manipulator is controlled by three axes,realizing the high-precision linear motion on the entire mold.
